Thread

M10

3D-Data available

Download

Order description

M10-ZI-123-47

Klemmbereich P

3,3 - 4,7 mm

Aufnahmeloch N x N ±0,1

12,3 x 12,3 mm

Hinweis

Bei Anwendung in Langlöchern ist die Schlitzbreite um ca. 0,3 mm zu reduzieren.

Abmessung Mutter

L14 x B14 x H5,5 mm

Lochmaß Kennziffer

5

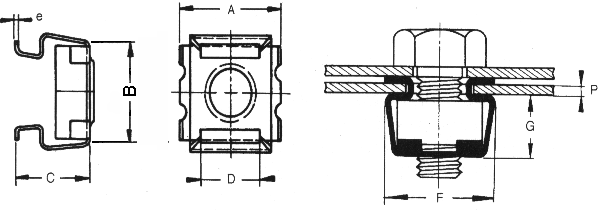

A

16,0 mm

B

15,5 mm

C

13,5 mm

D

10,6 mm

e

0,6 mm

F

17,0 mm

G

7,8 mm

Werkstoff

Käfig: Federstahl verzinktMutter: Stahl verzinkt

Further information

• Beschreibung/Montagehinweise
