Model

Typ KNM, leichte Reihe

Order description

KNM 12x1,75

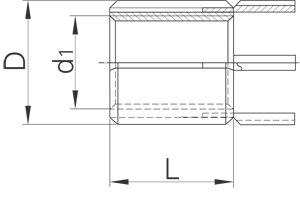

Gewinde d₁ 5H

M12

Gewinde D 4h

M16x1,5

L ± 0,3

16,0 mm

d₂

14,75 mm

d₃ 6H

M16x1,5

d₄

16,25 mm

T min.

20,0 mm

A [mm²]

470,2

Werkstoff

Nichtrostender Stahl 1.4305

Einsatz

Leichtmetalle, Stahl, Guss ...

Auszugskraft [N]

Flankenscherfläche "A [mm²]" x Zugfestigkeit des Werkstückes "Rm [N/mm²]"

Auf Anfrage

KEENSERTS® mit UNC- oder UNF-Gewinde, MS- und NAS-Spezifikation

Further information

• Produktinformation
• Montage
