POP® VGrip™

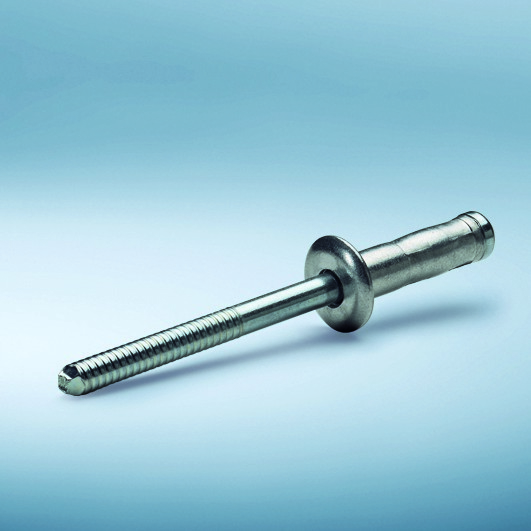

POP - Vgrip rivets

Tri su osnovna zahtjeva za tehnologiju pričvršćivanja koja se primjenjuju na gotovo svaku industriju:

1. S jedne strane, funkcija za pričvršćivanje i spajanje treba biti zajamčena tijekom cijelog radnog vijeka proizvoda.
2. S druge strane, jednostavna i sigurna metoda obrade nužna je tijekom proizvodnje.
3. I na kraju, rješenja trebaju biti isplativa i istovremeno kvalitetna

Uz rješenja za pričvršćivanje iz područja tehnologije slijepih zakovica, nudimo zakovice koje udovoljavaju sva tri zahtjeva i nude dodatne prednosti:

  • Jedan od glavnih argumenata u korist slijepih zakovice je da postupak zahtijeva samo jednostrani pristup. U tu svrhu dostupni su kompaktni alati. To je velika prednost jer rješenja za pričvršćivanje obično zahtijevaju dvostrani pristup, njihova integracija je smanjena za rad na pojedinim dijelovima ili uključuje velike troškove postavljanja.
  • Mogu se spojiti različiti materijali (miješani materijali, plastika, sendviči itd.)
    • Plastični dijelovi
    • CRP materijali
    • Aluminijum
    • Magnezij
    • Čelici visoke gustoće
    • Sendvič ploče
    • Pripremljeni listovi
    • Itd
  • Različite debljine materijala mogu se spojiti samo sa jednom zakovicom
  • Nisu potrebne posebne kvalifikacije za montažu
  • Nema toplinskog opterećenja na komadima koji se spajaju
  • Nije potrebno vrijeme hlađenja ili stvrdnjavanja
  • Bez opasnog dima

Prvu slijepu zakovicu razvio je i proizveo 1934. godine "George Tucker Eyelet" iz Birminghama u Engleskoj. Ono što je u početku razvijeno kao učvršćivač isključivo za zrakoplovnu industriju, ubrzo je korišteno u drugim industrijama zbog svoje učinkovite obradivosti i prednosti jednostranog pristupa.

Rođena je slijepa zakovica POP®.

Grupa KVT igrala je glavnu ulogu u pokretanju slijepe zakovice POP® početkom 1960-ih, a danas posjeduje veliko znanje u području tehnologije slijepih zakovica. Od tada se puno toga dogodilo u razvoju slijepih zakovica. Najnoviji razvoj u ponudi POP® marki je POP® VGrip ™. Prednosti ovog novog razvoja su jedinstvene koliko i brojne.

Homogena glava za zatvaranje

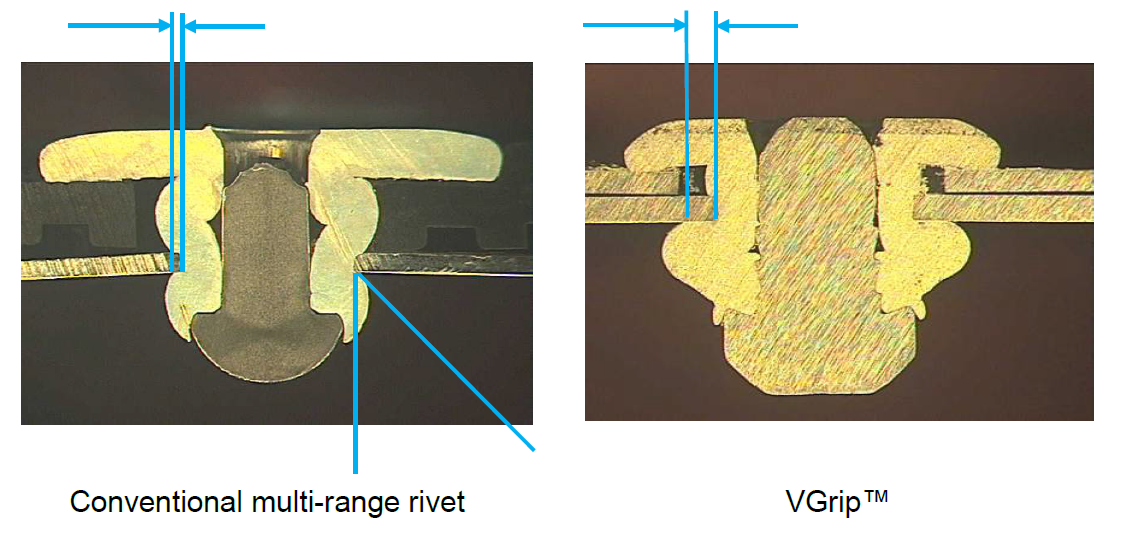

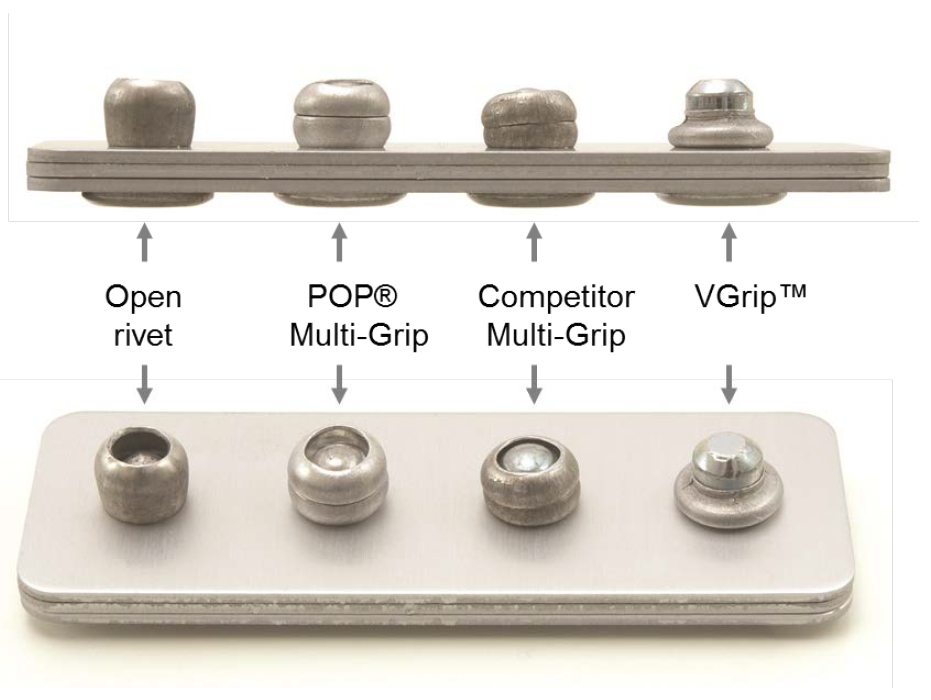

  • Važna karakteristika VGrip ™ slijepe zakovice je dizajn glave zatvaranja. Tijekom postupka postavljanja materijal rukava se pomiče radijalno prema van, što rezultira glavom za zatvaranje u obliku diska. Pored toga, glava vretena ne uranja u zakovicu, što nije slučaj s uobičajenim slijepim zakovicama višestrukih dometa.POP® VGrip™ Closing head design in comparison to conventional multi-range blind rivets
  • Ova posebna značajka omogućuje POP® VGrip ™ raspodjelu zateznih sila na znatno većem području na strani glave za zatvaranje (vidi sljedeći dijagram). Kao rezultat toga, VGrip ™ može apsorbirati veće zatezne sile od uobičajenih zakovica. Pored toga, zbog veće raspodjele opterećenja, tanji ili krhki limovi mogu se pričvrstiti bez zatvaranja ili deformacije.POP® VGrip™ Zugkräfteverteilung im Vergleich zu herkömmlichen Mehrbereichs-Blindnieten

Povećani opseg prianjanja

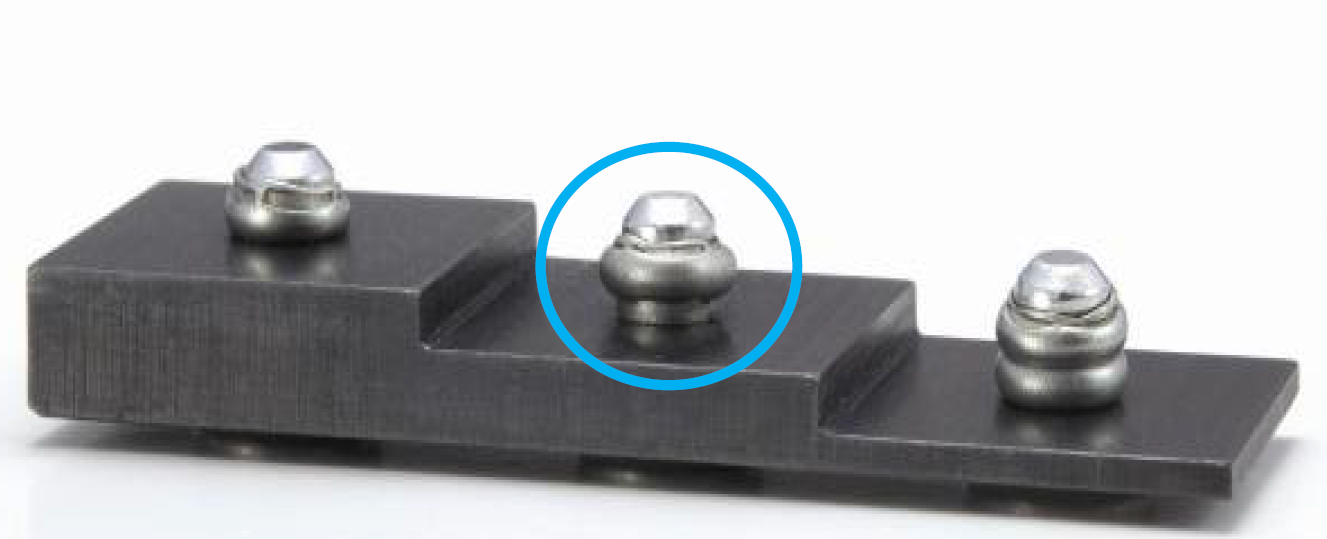

  • Konvencionalne slijepe zakovice dizajnirane su tako da pokrivaju mali određeni raspon držanja (debljina stezanja/primjene – grip range) komponenti koje treba spojiti. Na primjer, četiri različite slijepe zakovice s različitim rasponima hvatanja moraju se koristiti za različite debljine stezanja/primjene od 1,5 do 6,0 mm. Kako bi se smanjila ova složenost, POP® VGrip ™ omogućava da se opseg debljine stezanja od 1,5 do 6,0 mm obradi samo jednom zakovicom (vidi dijagram dolje). Tako su četiri različite vrste zakovice zamijenjene samo jednom.POP® VGrip™ Klemmlängenbereich
  • Općenito, konvencionalne multi-grip slijepe zakovice rade prema istom sustavu i pokrivaju isti raspon držanja. Međutim, u usporedbi s VGrip ™ multi-grip zakovicama unutar istog raspona držanja, ne formiraju uvijek jednoliku glavu za zatvaranje i stoga ne mogu uvijek apsorbirati pune sile. S određenim debljinama stezanja, glava za zatvaranje ne može se potpuno oblikovati, što dovodi do neznatnog radijalnog širenja. Postoji rizik da će veza biti osno opterećena (vidi sliku dolje).POP® VGrip™ Klemmlängenbereich

Kontrolirano ležajno naprezanje

  • Radijalno širenje je nepoželjno ako ošteti sastavne dijelove ili ako se materijal zakovice utisne između komponenti koje treba spojiti i proširuje ih. (vidi sliku ispod).

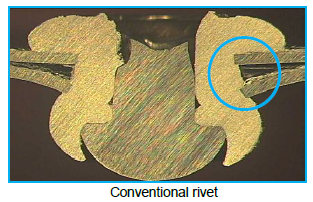

         Lochleibung bei herkömmlichen Mehrbereichs-Blindnieten

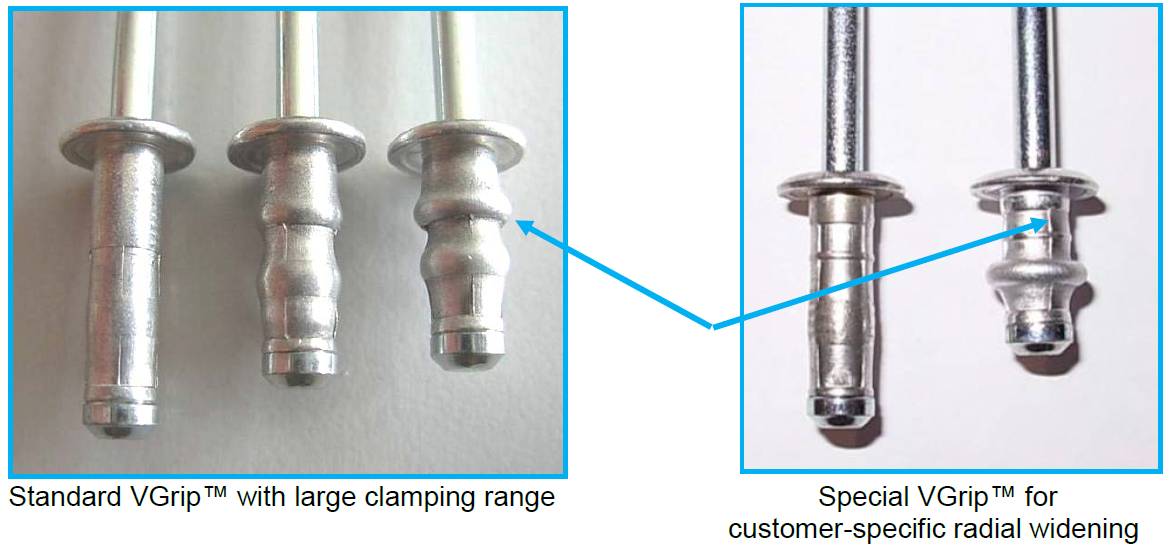

  • Kod VGrip ™ u standardnoj konfiguraciji “rukav“ zakovice može se radijalno proširiti kako bi se maksimizirao raspon duljine stezanja. Da biste ograničili radijalno širenje, tijelo zakovice može se dodatno utisnuti. Dijelovi se međusobno čvrsto izvlače i smanjuje se sila na komponenti koje se spajaju.POP® VGrip™ Radiale Aufweitung

Visoka sila stezanja

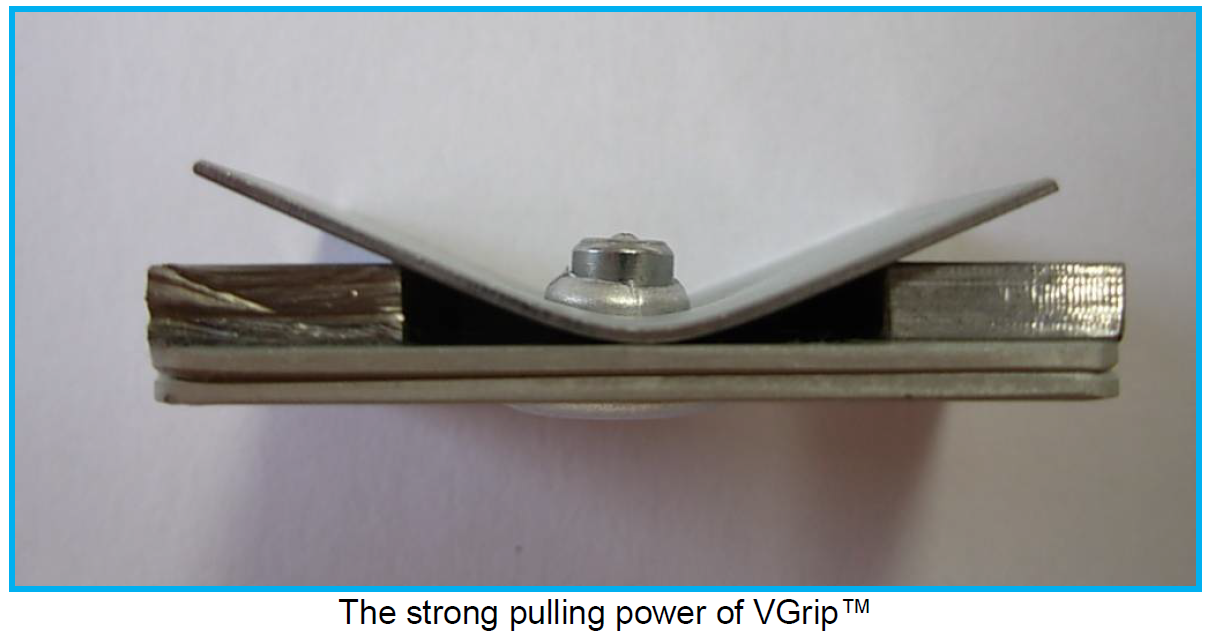

  • Na temelju modificiranog postupka zakivanja, POP® VGrip ™ ima mogućnost zatvaranja praznina između spojenih dijelova. To pojednostavljuje npr. rad radnika u proizvodnji, jer ne moraju nužno zatvoriti manje praznine između dva materijala koja se trebaju spojiti prije postupka zakivanja. VGrip ™ snažnom steznom snagom sigurno spaja materijale i zatvara praznine (vidi sliku dolje).POP® VGrip™ Klemmkraft

Zaključavanje trna

  • Svi to znaju, zveckanje labavog zaostalog trna. Postoje razni razlozi zbog kojih preostali trn ne smije ispasti nakon ugradnje slijepe zakovice. S jedne strane smanjuje vrijednost proizvoda ako se nešto zakuca unutra, s druge strane može biti relevantno za sigurnost, na primjer u primjeni elektrotehnike, da ne smije upasti u unutrašnjost aplikacije kako ne bi došlo do prouzrokovanja kratkog spoja.
  • Svi to znaju, zveckanje labavog zaostalog trna. Postoje razni razlozi zbog kojih preostali trn ne smije ispasti nakon ugradnje slijepe zakovice. S jedne strane smanjuje vrijednost proizvoda ako se nešto zakuca unutra, s druge strane može biti relevantno za sigurnost, na primjer u primjeni elektrotehnike, da ne smije upasti u unutrašnjost aplikacije kako ne bi došlo do prouzrokovanja kratkog spoja.

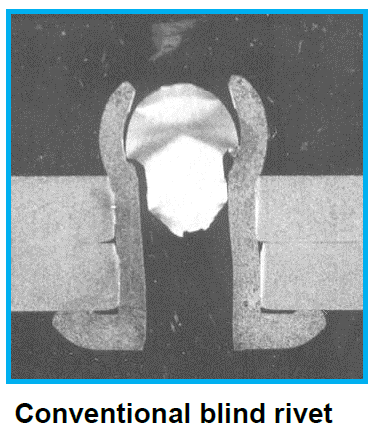

          Restdornverriegelung bei herkömmlichen Mehrbereichs-Blindnieten

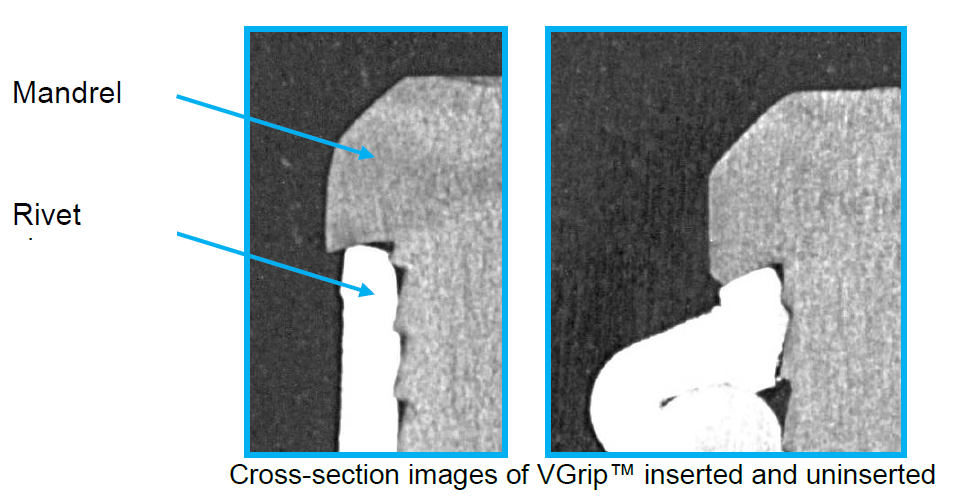

  • Zbog svoje dizajnerske / posebne geometrije, POP® VGrip ™ ima sustav zaključavanja trna koji osigurava preostali trn čak i kod visoko vibrirajućih aplikacija i tako sprečava da ispadne (vidi sliku dolje).

POP® VGrip™ Restdornverriegelung

Valjkasti trn

  • Da bi se povećao životni vijek čeljusti alata za zakivanje, trn se okreće u području napetosti.POP® VGrip™ Rollierter Nietdorn

Posebna faza uvođenja u otvor

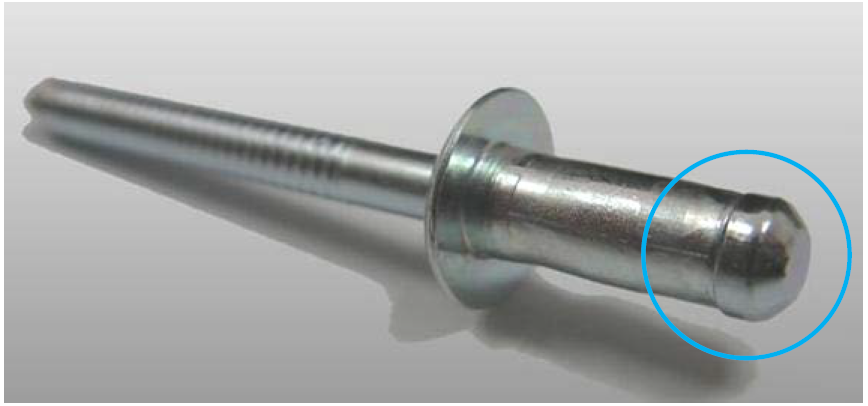

  • Konus na glavi olakšava umetanje zakovice u otvor za zakovicu i na taj način skraćuje vrijeme montaže.POP® VGrip™ Spezielle Einführungsphase

Zainteresirani?

Ispod sljedeće veze možete pogledati naš trenutni asortiman slijepih zakovice POP® i preuzeti trenutni katalog:

POP® Blind rivets and rivet setters

Ili pogledajte video o prednostima VGrip ™ sustava na YouTubeu na sljedećoj vezi:

POP® Vgrip: Ultimate Versatility in Riveting
